Funktion & Beschreibung

Die zugrundeliegende Schaltung ist eine Erweiterung für den TNC 2. In den Abmessungen wurde sie für das TNC 2 C von Landolt-Computer konzipiert, eignet sich aber auch für andere TNC wenn die Leiterplatte ausreichenden Platz im TNC-Gehäuse findet. Dabei wurde darauf geachtet, das auch der Einbau der Multi-DCD von Petrie-Elektronik zusätzlich möglich ist.

Die Schaltung hat die Funktion, den TNC um einen analogen Meßwerteingang zu erweitern. Dieser kann nur genutzt werden, wenn das in der TNC-Firmware vorgesehen ist. Bisher wird dies von der Firmware TheNet X-1J ab Release 2 unterstützt. Aktuell ist TheNet X-1J4 verfügbar.

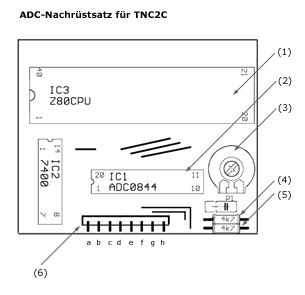

Dazu befindet sich auf der Platine ein Baustein [Abb. 1: (2)] mit 4 analogen Eingängen, die über einen Multiplexer mit dem Analog/Digitalwandler verbunden sind. Der Analog/Digitalwandler bietet eine Auflösung von 8 bit, d.h. analoge Meßwerte werden in 256 Schritten zwischen 0V und der Referenzspannung ausgegeben. Vom Z80-Rechner im TNC2 kann nach dem Einbau ein Meßeingang angewählt und der dazu gehörende Meßwert ausgelesen werden.

Um Abweichungen beim Messen gering zu halten, kann die Referenzspannung mit einem Potentiometer [Abb. 1: (3)] angepaßt werden. Optimal arbeitet die Schaltung wenn sich die Meßspannungen etwa im letzten Drittel des Spannungsbereiches zwischen 0V und der Referenzspannung befinden.

Durch diese Schaltung kann mit dem TNC und der Firmware TheNet X-1J4 in der MH-Liste jeweils zu den gehörten Stationen noch die Signalstärke (S-Wert oder dBm) und Modulation angezeigt werden.

Weiterhin stehen 2 Meßeingänge [Abb. 1: (6e - 6h)] für beliebige Messungen zur Verfügung. Auf der Platine ist die Verwendung von Temperatursensoren vom Typ LM355Z (National Semiconductor) vorbereitet, dazu muß für jeden Temperatursensor (max. 2 Stück) ein 4,7 kOhm Widerstand [Abb. 1: (4 + 5)] eingelötet werden.

Technische Daten:
Anschluß:	Anschlußsatz mit offenem Ende
Betriebsspannung:	+5V vom TNC
Stromaufnahme Schaltung:	3 mA <
Stromaufnahme pro Temperatursensor:	Ca. 0,5 mA
